Feidhm tiomáint | Treoracha |
Raon luais socrú |
Úsáidtear na ceithre lasc DIP SW5 ~ SW8 chun raon luais an tiomána a shocrú. Tá 16 raon luais san iomlán. Nuair a leagann an t-úsáideoir an luas, ba chóir an tiomáint a stopadh ar dtús. Chun an raon luais ar leith a shocrú, lean na treoracha ar an bpainéal tiomána. |
Aschur socrú reatha | Is féidir 8 sruth aschuir a shocrú don Tiománaí trí 3 lasc diailithe SW1~SW3. Féach ar an treoir painéal tiománaithe le haghaidh socruithe srutha aschuir. |
Feidhm leathshreafa uathoibríoch | Is féidir feidhm leath-srutha uathoibríoch a shocrú don Tiománaí trí lasc SW4. Ciallaíonn OFF go bhfuil sruth ciúin socraithe ag leath de sruth oibriúcháin; Ciallaíonn ON go bhfuil sruth ciúin agus sruth dinimiciúil mar an gcéanna. Socrófar SW4 mar OFF le húsáid ghinearálta chun giniúint teasa an mhótair agus an tiománaí a laghdú agus chun iontaofacht a fheabhsú. Timpeall 0.3s tar éis stadanna traein chuisle, beidh reatha laghdú go huathoibríoch 50% (luach iarbhír 55%) agus go teoiriciúil, laghdóidh giniúint teasa 65%. |
Comhéadan comhartha | Is iad +5V agus AGND na críochfoirt dearfacha agus diúltacha den aschur cumhachta 5V; Is é Al an críochfort ionchuir voltas analógach; Is iad DIR+ agus DIR- críochfoirt dearfacha agus diúltacha an chomhartha treorach: is iad ENA+ agus ENA- críochfoirt dearfacha agus diúltacha an chomhartha cumasaithe. |
Comhéadan mótair | A+ agus A- nascann siad le críochfoirt dhearfacha agus diúltacha de chéim-thochail A an mhótair stepper; nascann B+ agus B- le críochfoirt dearfacha agus diúltacha, Nuair a athraítear foirceannadh chéim A agus B, déanfar treo an Mhótair a aisiompú; |
Ceanglóir cumhachta | Úsáid soláthar cumhachta AC / DC, is é an raon voltais 24~110VDC nó 18~80VAC, níl na críochfoirt roinnte ina gcuaillí dearfacha agus diúltacha, is é DC 48V an soláthar cumhachta molta, agus tá an chumhacht níos mó ná 250W. |
Solas táscaire | Tá 1 solas táscaire glas agus 1 solas táscaire dearg ar an Tiománaí. Is é an ceann glas solas táscaire cumhachta, soilseann sé nuair a bhíonn an Tiománaí ceangailte le soláthar cumhachta; is é an ceann dearg solas táscaire teip, léiríonn sé nuair a tharlaíonn teip ró-voltais nó ró-reatha. Téann táscaire dearg ight amach tar éis teip a dhíchur. Ní féidir deireadh a chur le teip an Tiománaí ach trí athcheangal leis an soláthar cumhachta agus trí athúsáid. |
Suiteáil Nótaí |
Toisí an Tiománaí: 150x97.5x52.6mm, páirc suiteála na bpoll: 138.5mm. Is féidir suiteálacha cothrománacha agus ingearacha araon a roghnú (moltar suiteáil ingearach). Déanfar an Tiománaí a shuiteáil go dlúth in aghaidh na comh-aireachta miotail le haghaidh diomailt teasa. |

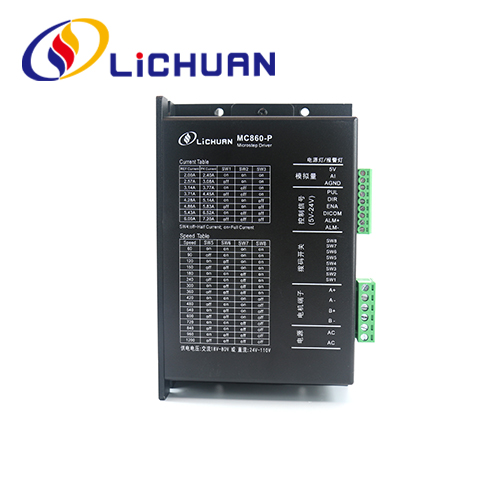

Is féidir an raon luais, dinimiciúil agus leath / sruth iomlán an tiomána MC860P a shocrú mar seo a leanas tríd an lasc DIP 8-giotán:
Aschur buaic reatha | Aschur meán reatha | SW1 | SW2 | SW3 |
2.4A | 2. 00A | ar | ar | ar |
3.0A | 2.57A | as | ar | ar |
3.7A | 3. 14A | ar | as | ar |
4.3A | 3.71A | as | as | ar |
5.0A | 4.28A | ar | ar | as |
5.6A | 4.86A | as | ar | as |
6.4A | 5.43A | ar | as | as |
7.0A | 6. 00A | as | as | as |
SPD 60 |
SW5 ar |
SW6 ar |
SW7 ar |
SW8 ar |
120 | as | ar | ar | ar |
180 | ar | as | ar | ar |
240 | as | as | ar | ar |
300 | ar | ar | as | ar |
360 | as | ar | as | ar |
420 | ar | as | as | ar |
600 | as | as | as | ar |
800 | ar | ar | ar | as |
900 | as | ar | ar | as |
1000 | ar | as | ar | as |
1100 | as | as | ar | as |
1200 | ar | ar | as | as |
1300 | as | ar | as | as |
1400 | ar | as | as | as |
1500 |
|
|
|
|
