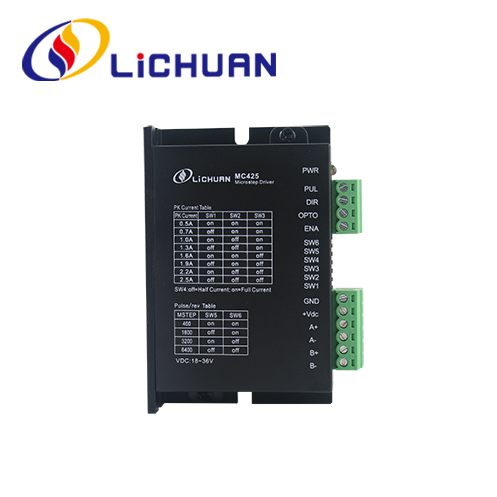

Is é LICHUAN® monaróir agus soláthraí Tiománaí Mótair Stepper Hibrid Ultra Smooth 2 Phase sa tSín.
Feidhm tiomáint | Treoracha |
Micreachéim socrú fo-roinne |
Is féidir 4 fho-roinn mhicrichéimnigh a shocrú don Tiománaí trí 2 lasc diailithe SW5~SW6. Stopfar an Tiománaí agus an fhoroinn á shocrú. Féach ar threoir an phainéil tiománaí le haghaidh socruithe foroinnt micreachéim. |
Aschur reatha socrú |
Is féidir 8 sruth aschuir a shocrú don Tiománaí trí 3 lasc diailithe SW1~SW3. Féach ar threoir an phainéil tiománaí le haghaidh socruithe srutha aschuir. |
Feidhm leathshreafa uathoibríoch | Is féidir feidhm leath-srutha uathoibríoch a shocrú don Tiománaí trí lasc SW4. Ciallaíonn OFF go bhfuil sruth ciúin socraithe ag leath de sruth oibriúcháin; Ciallaíonn ON go bhfuil sruth ciúin agus sruth dinimiciúil mar an gcéanna. Socrófar SW4 mar OFF le húsáid ghinearálta chun giniúint teasa an mhótair agus an tiománaí a laghdú agus chun iontaofacht a fheabhsú. Timpeall 0.3s tar éis stadanna traein chuisle, beidh reatha laghdú go huathoibríoch 50% (luach iarbhír 55%) agus go teoiriciúil, laghdóidh giniúint teasa 65%. |
Comhéadan comhartha | PULis an críochfort diúltach rialaithe comhartha cuisle; Is é DIR an críochfort diúltach comhartha treorach; Is é ENA críochfort diúltach an chomhartha cumasaithe; Is é OPT an críochfort dearfach de chomhartha cuisle / treo / cumasaithe (teirminéal poiblí 5V). |
Comhéadan mótair | A+ agus A- nascann siad le críochfoirt dhearfacha agus diúltacha de chéim-thochail A an mhótair stepper; Ceanglaíonn B+ agus B- le críochfoirt dearfacha agus diúltacha de chéim B foirceannadh an mhótair stepper. Nuair a aistrítear foirceannadh chéim A agus B, déanfar treo an Mhótair a aisiompú. |
Ceanglóir cumhachta | Soláthar cumhachta DC, raon voltais ionchuir oibríochta: 18V-36VDC, moltar 24V DC |
Solas táscaire | Tá 1 solas táscaire glas agus 1 solas táscaire dearg ar an Tiománaí. Is é an ceann glas solas táscaire cumhachta, soilseann sé nuair a bhíonn an Tiománaí ceangailte le soláthar cumhachta; is é an ceann dearg solas táscaire teip, léiríonn sé nuair a tharlaíonn teip ró-voltais nó ró-reatha. Ní féidir deireadh a chur le teip an Tiománaithe ach trí athcheangal leis an soláthar cumhachta agus trí athúsáid. |
Suiteáil Nótaí |
Toisí an Tiománaí: 86x55x20.5mm, páirc suiteála na bpoll: 79mm. Is féidir suiteálacha cothrománacha agus ingearacha araon a roghnú (moltar suiteáil ingearach). Déanfar an Tiománaí a shuiteáil go dlúth in aghaidh na comh-aireachta miotail le haghaidh diomailt teasa. |
Is féidir beachtas fo-roinnte, dinimiciúla agus leath/sruth iomlán a shocrú do Thiománaí MC425E trí lasc diailithe 6-giotán mar seo a leanas:
Aschur buaic reatha | SW1 | SW2 | SW3 |
0.5A | ar | ar | ar |
0.7A | as | ar | ar |
1.0A | ar | as | ar |
1.3A | as | as | ar |
1.6A | ar | ar | as |
1.9A | as | ar | as |
2.2A | ar | as | as |
2.5A | as | as | as |
Céimeanna/réabhlóid | SW5 | SW6 |
400 | ar | ar |
1600 | as | ar |
3200 | ar | as |
6400 | as | as |
